MySQL索引数据结构那些事

2018-06-10

MySQL索引的数据结构

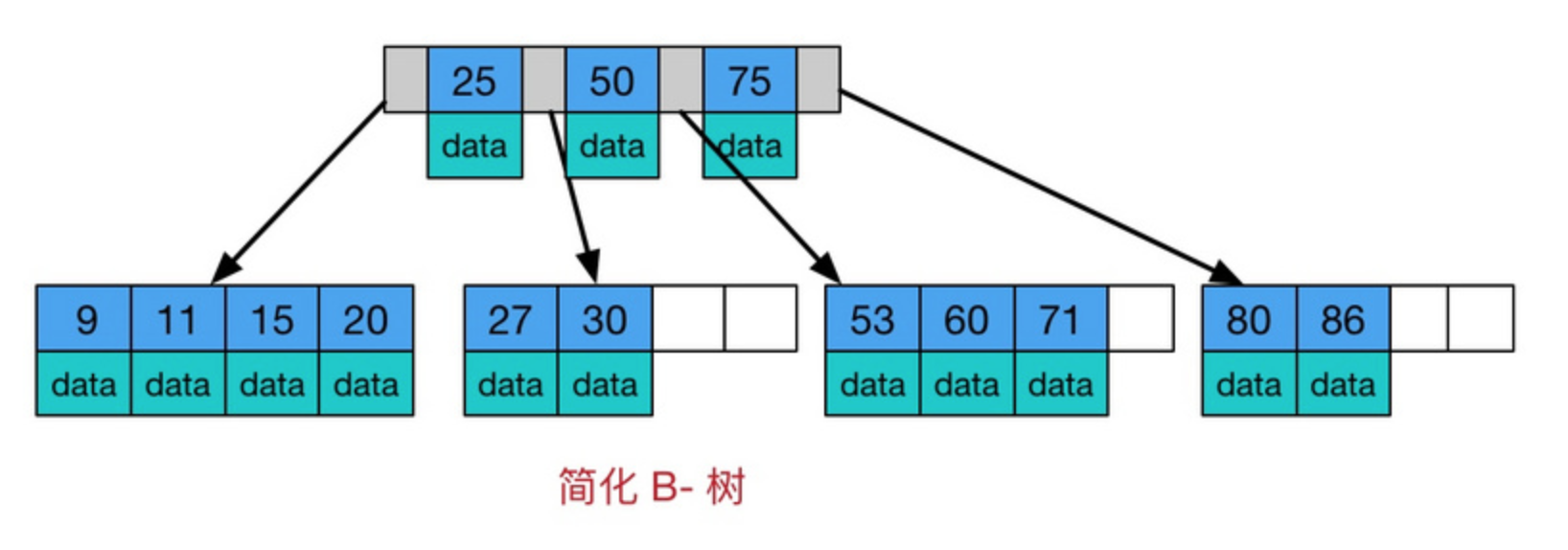

1.B-tree

B-tree为了能加快访问速度，是一种多路自平衡搜索树，B-tree允许每个节点有更多子节点。

B-tree(m叉树)特点如下

• 树的节点至多有m个孩子(m>=2)
• 除根节点和叶子节点外，其他每个节点至少有ceil(m/2)个孩子
• 若根节点不是叶子节点，则至少有俩孩子（特殊情况：没有孩子的根节点，即根节点为叶子节点，整棵树只有一个叶子节点）
• 所有叶子节点出现在同一层，且叶子节点不包含任何关键字信息
• 所有键值分布在整个树中
• 任何一个关键字出现且只出现在一个节点中
• 搜索可能在非叶子节点结束
• 在关键字全集内做一次查找，性能逼近二分查找
• 每个非终端结点中包含有n个关键字信息： (P1，K1，P2，K2，P3，……，Kn，Pn+1)。其中： a)Ki (i=1…n)为关键字，且关键字按顺序升序排序K(i-1)< Ki; b)Pi为指向子树根的接点，且指针P(i)指向子树种所有结点的关键字均小于Ki，但都大于K(i-1)。 c)关键字的个数n必须满足： [ceil(m / 2)-1]<= n <= m-1。

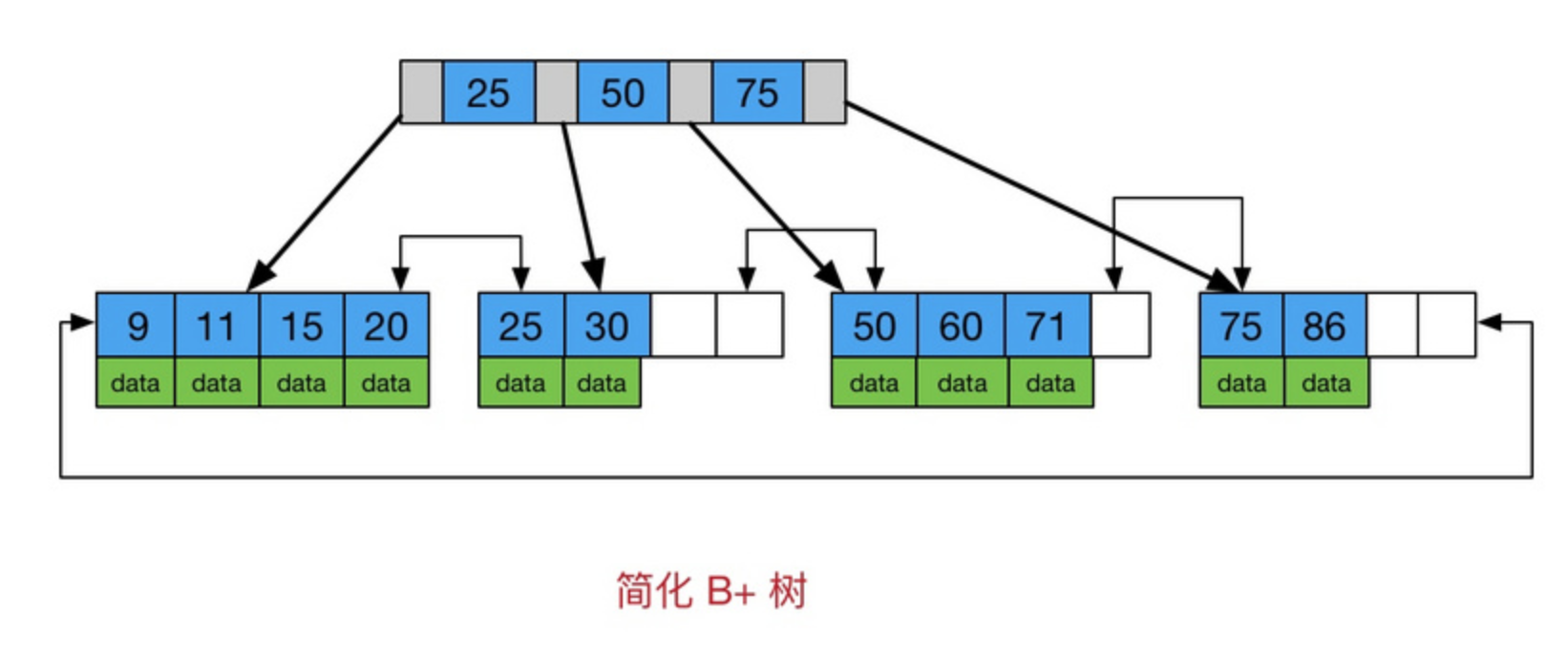

  2.B+tree

  B+tree是B-tree的变体

与B-tree的不同点

• 所有关键字储存在叶子节点中，内部节点（非叶子节点）不储存data
• 为所有叶子节点增加了一个链指针

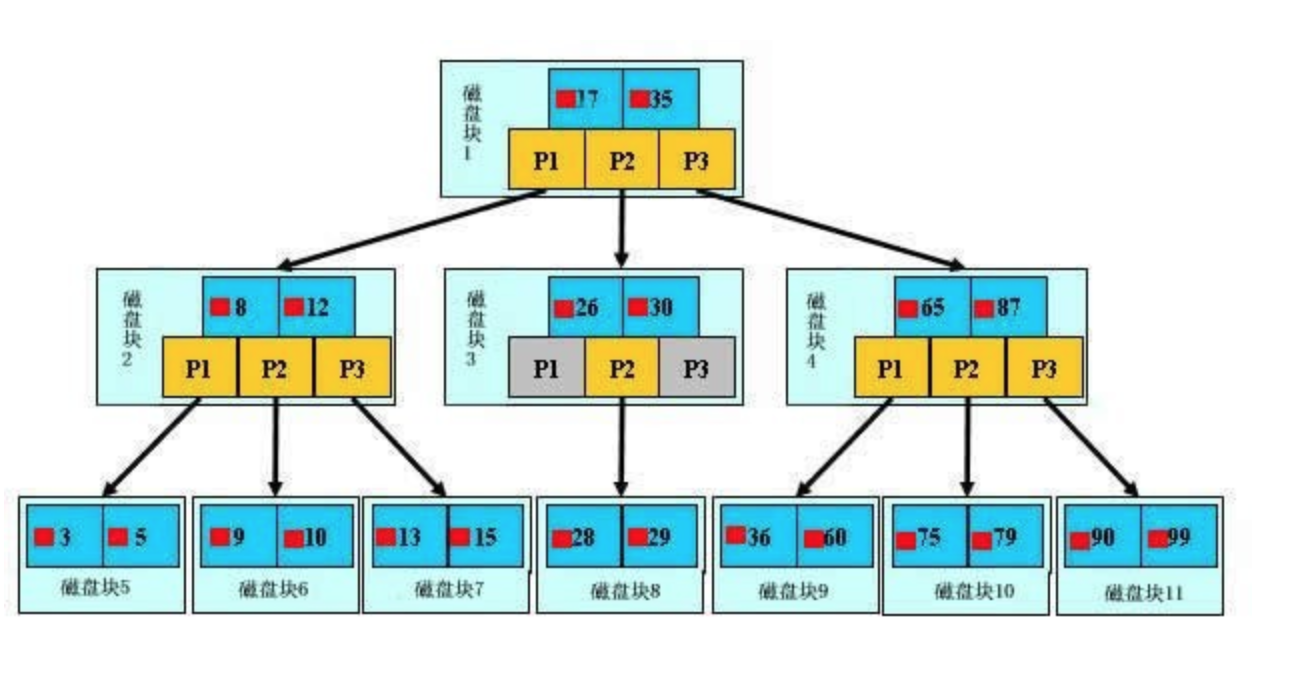

B-tree 查找文件29的过程

1. 根据根节点指针找到文件目录跟磁盘块1，将其中信息导入到内存中(磁盘IO一次)
2. 此时位于磁盘块1中有两个文件17，35，由17<29<35可得知指针P2
3. 根据指针P2指向的磁盘块找到磁盘块3，将信息导入内存中(磁盘IO二次)
4. 此时位于磁盘块1中有两个文件26，30，由26<29<30可得知指针P2
5. 根据p2指针，我们定位到磁盘块8，并将其中的信息导入内存。(磁盘IO三次)
6. 此时内存中有两个文件名28，29。根据算法我们查找到文件29，并定位了该文件内存的磁盘地址

3.哈希索引（自定义哈希索引，InnoDB自适应哈希索引）

MySQL只在memory引擎显示支持哈希索引
哈希索引
